Termokaamerate selgitus

Termokaamerad on seadmed, mis teisendavad soojusenergia (soojuse) nähtavaks valguseks, et analüüsida konkreetset objekti või stseeni. Saadud pilti nimetatakse termogrammiks ja seda analüüsitakse protsessi abil, mida nimetatakse termograafiaks. Termokaamerad on keerukad seadmed, mis töötlevad jäädvustatud pilti ja kuvavad selle ekraanil. Neid pilte saab kasutada koheseks diagnoosimiseks või töödelda spetsiaalse tarkvara abil edasiseks hindamiseks, täpsuse parandamiseks ja aruande väljastamiseks. Termokaamerad viivad temperatuuri mõõtmise järgmisele tasemele; temperatuuri numbrilise näidu asemel saate pildi, mis näitab pinna temperatuurierinevusi.

Mida termokaamerad näevad?
Nähtav valgus on see, mida me iga päev enda ümber näeme. See on elektromagnetilise spektri ainus osa, mida me näeme. Nähtav valgus hõivab elektromagnetilises spektris vaid väikese ala ja infrapunakiirgus (IR) moodustab suurema protsendi. Kui tahame näha, mis toimub spektri teistes osades, vajame spetsiaalset varustust.
Kõik objektid neelavad, peegeldavad ja mõnikord edastavad energiat erineval määral. Erinevad materjalid eraldavad soojus- või külmaenergiat erineva kiirusega. Just seda energiat saab infrapunaseadmetega tuvastada ja piltidena kuvada.

Termokaamera rakendused ja kasutusalad
Algselt Korea sõja ajal sõjaliseks otstarbeks välja töötatud termokaamerad on levinud ka teistesse valdkondadesse ja leidnud palju kasutusvõimalusi. Tuletõrjujad kasutavad neid suitsu läbi nägemiseks, inimeste leidmiseks ja tulekahjukollete lokaliseerimiseks. Õiguskaitseorganid kasutavad seda tehnoloogiat jälitustegevuse haldamiseks, kahtlusaluste leidmiseks ja kinnipidamiseks, kuriteopaikade uurimiseks ning otsingu- ja päästeoperatsioonide läbiviimiseks. Elektriliinide hooldustehnikud leiavad ülekuumenenud ühenduskohti ja osi, et kõrvaldada võimalikud rikked. Kui soojusisolatsioon on vigane, saavad ehitustehnikud näha soojuslekkeid, et parandada jahutuse või kütte tõhusust. Termograafilise pildistamise abil saab jälgida ka inimeste ja teiste soojavereliste loomade füsioloogilisi protsesse, näiteks palavikku. Need on ka levinud tööriistad, mida kasutavad koduinspektorid.

Termokaamera funktsioonid
Termokaameraid saab osta nii minimaalsete funktsioonidega, mis loevad ainult ekraanil fikseeritud keskmise sihiku temperatuuri, kui ka mitme funktsiooniga, mis võimaldavad kasutajal valida mitu liikuvat sihikut ja nende vahel võrdlusi teha, et kuvada ekraanil kõrgeimat, madalaimat ja keskmist temperatuuri. Termokaameratel on kasutaja valitav mitu värvipaletti, näiteks must/valge, raud või vikerkaar. Raudpaletti kasutavad kõige sagedamini kinnisvarainspektorid. Must/valge palett aitab pildil detaile tuvastada ja vikerkaarpaletil on parim termiline tundlikkus temperatuurierinevuste kuvamiseks. Vaadake allpool mõne värvipaletiga näidispilte.

Mida termokaamera valimisel otsida
Termokaamera kvaliteeti ja hinda mõjutavad mitmed komponendid. Kaks kõige olulisemat tegurit on detektori eraldusvõime ja termiline tundlikkus.
Detektori eraldusvõime kirjeldab pikslite arvu. Kõige levinumad eraldusvõimed on 160 x 120, 320 x 240 ja 640 x 480 pikslit. 320 x 240 detektor tekitab pildi, mis koosneb 76 800 pikslist. Kuna iga piksliga on seotud temperatuur, siis on see 76 800 temperatuuri andmepunkti. Kõrgemad eraldusvõimed annavad ka nähtavalt selgemad pildid.
Termotundlikkus on väikseim temperatuuride erinevus, mida kaamera suudab tuvastada. 0.05° tundlikkus tähendab, et kaamera suudab eristada kahte pinda, mille temperatuuride erinevus on vaid viis sajandikraadine.
Teine oluline tegur, mida arvestada, on termokaamera temperatuurivahemik. Vahemik näitab minimaalset ja maksimaalset temperatuuri, mida kaamera mõõta suudab (tüüpiline temperatuur on -4 °F kuni 2200 °F).
Parima analüüsitava termopildi saamiseks on enamiku kaamerate puhul võimalik teha neli seadistust: fookus, kiirgusvõime seadistuse muutmine, peegeldustemperatuuri seadistuse muutmine ja termiline häälestamine. Termokaamera valimisel tuleb kõiki neid seadistusi arvesse võtta.
Nii nagu tavalise kaamera puhul, tuleb ka termokaamera objektiivi pildi selguse parandamiseks fokuseerida. Enamikku kaameraid saab fokuseerida objektiivi keerates. Keerukamatel kaameratel on nupuvajutusega fokuseerimine.
Kiirgusvõime on objekti kiiratava kiirguse hulk võrreldes ideaalse kiirgusallika kiirgusega, kui mõlemad on samal temperatuuril. Kiirgusvõime reguleerimine on oluline temperatuuri mõõtmisel või kahe erineva objekti temperatuuri võrdlemisel. Mitte kõik kaamerad ei võimalda kasutajal peegeldustemperatuuri sisestada.
Peegeldumistemperatuuri säte võimaldab kasutajal kompenseerida ümbritsevate objektide temperatuuri peegeldumist objektilt. Nii nagu kiirgusvõime, on peegeldumistemperatuur oluline temperatuuri mõõtmisel või kahe objekti temperatuuri võrdlemisel. Mitte kõik kaamerad ei võimalda kasutajal peegeldumistemperatuuri sisestada.
Kaamera termiline häälestamine hõlmab manuaalse vaatamise režiimis kaamera poolt nähtava ulatuse või temperatuurivahemiku reguleerimist. Manuaalne režiim võimaldab kasutajal reguleerida ulatust soovitud vahemikule ja kaamera kuvab alati seda temperatuurivahemikku. Manuaalse režiimi kasutamine on kõige parem vaadatava objekti temperatuurierinevuste esiletoomiseks.

Termokaamera piirangud
Kuna soojusenergia võib läikivatelt pindadelt peegelduda, ei näe termokaamerad läbi klaasi. Termokaameraid saab kasutada sisemuse kohta teabe kogumiseks.
 seinast, aga nad ei näe läbi seinte. Samuti on oluline teada, et termokaameraid ei tohiks kasutada ainsa otsustava tegurina probleemi olemasolu kohta. Probleemi kinnitamiseks tuleks alati kasutada ka teisi instrumente.

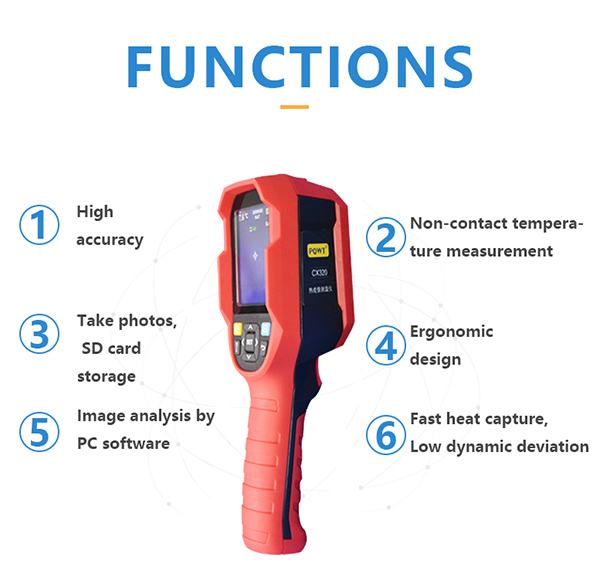

PQWT CX320 termokaamera
