Akustilise lekke tuvastamise mõistmine

Millised on veelekete helid?
Veelekked maa all, rõhu all olevad torud võivad tekitada palju erinevaid helisid:
● Toru vibratsioonist ja düüsi rõhu vähendamisest tulenev “sisin” või “hooh”.
● Toru ümber voolavast veest kostab "pritsimine" või "Babbling Brook".
● Pinnase õõnsuse seina tabavast veepihustusest kostub kiire “peksu/tüksus”.
● Torult põrkuvate kivide ja kivikeste helid
"Siss" või "Whosh" heli, mis sageli kõlab nagu pidev staatiline müra, on ainus, mis alati esineb torudes, mille veerõhk on 30 psi või suurem. Teised helid võivad olla, kuid ei pruugi olla ja tavaliselt ei ole need nii valjud. Niisiis otsustame: "Kas leke on?" kuulates "Hiss" või "Whosh".

Millised tegurid neid helisid mõjutavad?
Torustikus leviva ja maapinnale edastatava vee lekete tekitatud helide tugevust ja sagedusvahemikku mõjutavad mitmed tegurid:
● Vee rõhk torus
● Toru materjal ja toru läbimõõt
● Mullatüüp ja pinnase tihendus
● Pinnase sügavus toru kohal
● Pinnakate: muru, lahtine pinnas, asfalt, betoonplaat jne.

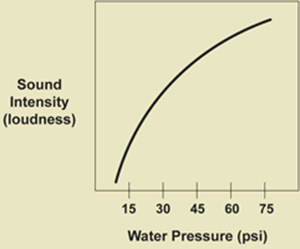

Lekkeheli valjus või intensiivsus on otseselt võrdeline veerõhuga torus (kuni piirini):


Heli intensiivsus (helitugevus) vs veesurve
Metalltorud, nagu raudtorud, vasest torud ja terastorud, edastavad veelekke helisid, mis on valjemad ja kõrgema sagedusega kui PVC torud või asbesttsemendi torud. Seega on toru materjali tundmine oluline.
Suure läbimõõduga torud, olgu need siis PVC-st, betoonist, terasest või rauast, edastavad veelekketest palju vähem heli kui väikese läbimõõduga torud. Ja suure läbimõõduga torud edastavad madalama sagedusega helisid kui väikese läbimõõduga torud.
Liivane pinnas ja väga lahtised pinnased, eriti üle värskelt maetud torujuhtme, ei edasta eriti hästi veelekkete helisid ega ka veega küllastunud pinnased, nagu rabad ja sood. Kõva, tihendatud pinnas kannab kõige paremini edasi veelekkete helisid. Muld neelab veelekke helid väga kiiresti. Ainult 3–4 jala sügavuste veetorude lekkeid on maapinnal palju lihtsam kuulda kui sügavamates joontes. 7 või 8 jala sügavusel tekitavad ainult väga suured ja hea veesurvega lekked piisavalt müra, et pinnal oleks kuulda.
Lõpuks on oluline erinevus ka maapinnal, olgu selleks asfalttänav, lahtine mustus, betoonplaat või muru. Kõvad tänavapinnad ja betoonplaadid resoneerivad veelekke helidega ning leket võib veetoru mõlemal küljel kuulda 5–10 jalga või rohkem. Muru muru ja lahtine mustus ei paku sellist resoneerivat plaaditaolist pinda ning nende pinna variatsioonid raskendavad kindlat kontakti.
tagasi lehe algusesse

Kuidas lekkehelid torudel levivad?
Metalltorud, eriti 6–12 tolli raudtorud, vasest torud ja terastorud edastavad veelekkete helisid sadade jalgade kaugusele igas suunas. Asbesttsemendi toru ja PVC toru ei edasta helisid peaaegu nii kaugele.
Veelekkete helide "Siss" või "Whosh" edastatavad kaugused sõltuvad toru läbimõõdust ja toru materjalist:

Toru materjal ja läbimõõduga kaugus kostavad helid 2 GPM lekke korral 60 PSI juures
 6-tolline malmtoru 600–1000 jalga
 12-tolline malmtoru 400–800 jalga
 24-tolline malmtoru 200–400 jalga
 6-tolline vahelduvvoolutoru 400 kuni 800 jalga
 12-tolline vahelduvvoolutoru 300 kuni 500 jalga
 24-tolline vahelduvvoolutoru 100 kuni 300 jalga
 6-tolline PVC toru 200 kuni 300 jalga
 12-tolline PVC toru 100 kuni 200 jalga
 24-tolline PVC toru 50 kuni 100 jalga
Seega on toru materjali ja läbimõõdu tundmine oluline selleks, et teada saada, kui kaugele võib lekkeheli piki toru seinu edasi kanduda

Kuidas lekkehelid läbi pinnase levivad?
Muld neelab veelekke helid väga kiiresti:
Muld neelab kõrgeid sagedusi rohkem kui madalaid. 6 jala sügavuse toru lekke korral on "Hiss" või "Whosh" heli nõrk ja "vaigistatud", st kuulda on ainult madalamaid sagedusi. 3 jala sügavuse toru lekke korral on heli valjem ja veidi kõrgem.

Mõõtmine

"Mõõdistamine" on termin, mida kasutatakse veelekkete kuulamiseks, kui puuduvad ilmsed tõendid, näiteks tänaval voolav vesi. Iga hüdrant, ventiil ja teenindusliin on võimalik koht veelekkete helide kuulmiseks:

Kuna helid liiguvad toruseintel paremini kui läbi pinnase, kuulake alati esmalt hüdrante, klappe ja arvestiid. Lekkele lähemale jõudes muutub heli valjemaks. Lõpuks otsustage, millised kaks neist kohtadest on kõige valjemad. Nüüd olete vee lekke tuvastamiseks valmis.
